659 ECBT-GNF Cuadros eléctricos de baja tensión

659 ECBT-GNF Cuadros eléctricos de baja tensión

Equipo de puesta a tierra y cortocircuito para cuadros eléctricos de baja tensión.

El objetivo principal de su instalación es la protección del trabajador ante la  puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación.

Dispone de una pértiga aislada adecuada para la extracción de fusibles cuchilla mediante rosca M-10.

Category:

Longitud de Cable 35 mm2

Corriente Asignada ICC. Max. 6.9 KA/1s



Equipo de puesta a tierra y cortocircuito para cuadros eléctricos de baja tensión.
El objetivo principal de su instalación es la protección del trabajador ante la  puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación.
Dispone de una pértiga aislada adecuada para la extracción de fusibles cuchilla mediante rosca M-10.

Conforme a al norma IEC 61230.

Compuesto por:

  • 3 cuchillas seccionadoras y de puesta a tierra NH1-3.
  • 4 pinzas de tierra MPUCF para las fases y el neutro.
  • 3 cables de cobre con cubierta aislante de PVC de 35/50 mm² de sección y 0,45 – 0,60 – 0,85 m de largo para cortocircuito de las fases.
  • 1 cable de cobre con cubierta aislante de PVC de 35/50 mm² de sección y 0,75 m de largo para el neutro.
  • 1 cable de cobre con cubierta aislante de PVC de 35/50 mm² de sección y 1 m de largo para la puesta a tierra.
  • 1 conector de derivación de 5 salidas.

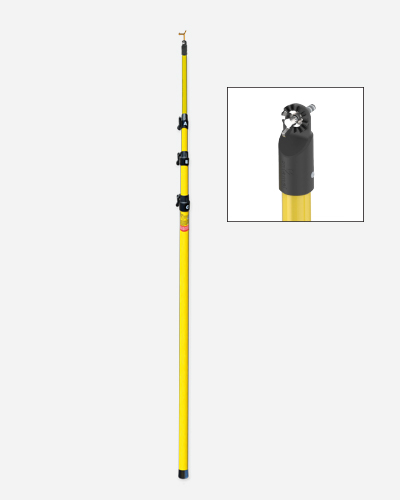

  • 1 pértiga aislada para la colocación de las cuchillas.
  • 1 torno de tierra TT-38A.
  • 1 bolsa téxtil para el transporte y almacenamiento del equipo.

Especificaciones Técnicas
